Lisaks fooliumiga materjalile pakume ka FR4 põhimaterjaliga variante, mis on tuntud trükkplaatide tootmisest. See täiendab membraanpotentsiomeetri laiatarbe omadusi. FR4 kasutamine suurendab elemendi stabiilsust ja ühenduste muutlikkust.Kliendispetsiifilisi nõudeid saab ka kujunduste jaoks kaardistada. See kehtib pikkuse, nurga, kuju, ühendusala või lisafunktsioonide, näiteks impulsslülituspunktide kohta.Eriline omadus on lineaarsete elementide laius. Standardne laius on 22 mm. Tavalised andurid on vähendatud 10–13 mm laiuseni. Meie fooliumpotentsiomeetrite puhul on võimalik ka 9 mm laius.Membraanipotentsiomeeter on standardselt saadaval 50–500 mm efektiivse alaga. Kliendi soovil on võimalik ka lühemad vahemaad. Pöörlevad membraanpotentsiomeetrid on saadaval alates välisläbimõõdust umbes 40 mm. Saadaval on juba mitmeid standardseid mõõtmisnurki.Kuna andurid on väga lamedad (alates 0,5 mm), on need potentsiomeetrid ideaalne täiendus meie tootevalikusse, mis kujutab endast ka kuluoptimeeritud alternatiivi, eriti kitsastes paigaldustingimustes.

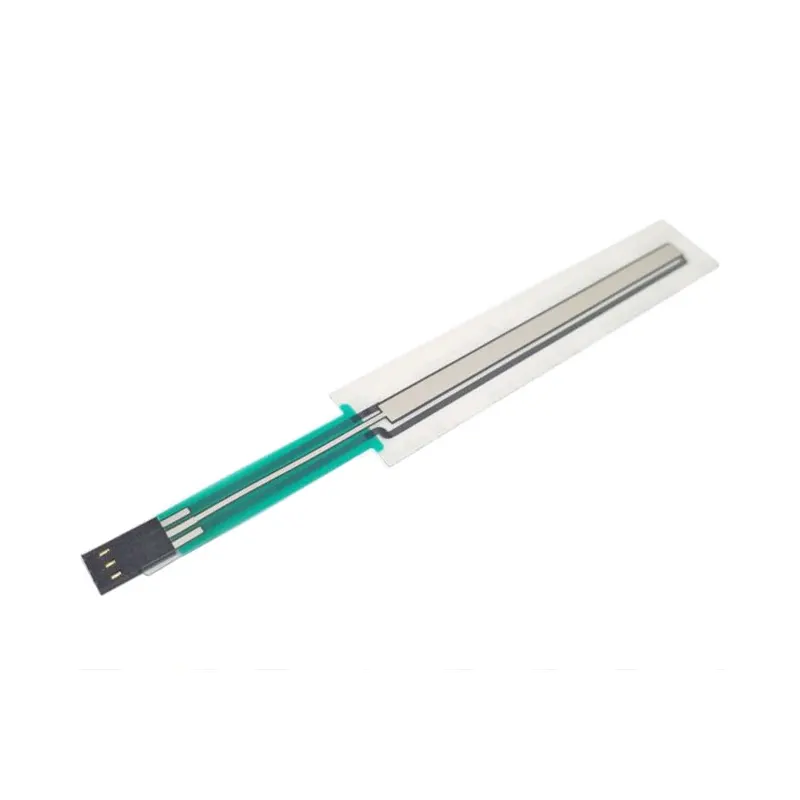

Foolium-membraanipotentsiomeeter
Foolium-membraanpotentsiomeeter tööstuslike rakenduste jaoks
Foolium-membraanpotentsiomeeter on vastupidav ja mitmekülgne andurilahendus rakendustele, kus on vaja täpset asendi- või nurgamõõtmist kitsastes tingimustes. Selle lame konstruktsioon, alates vaid 0,5 mm paksusest, teeb sellest suurepärase valiku kohtadesse, kus traditsioonilisi korpusega potentsiomeetreid ei saa tõhusalt kasutada.
Usaldusväärne disain ja paindlikud valikud
Kombineerides foolium-membraane valikuliselt FR4 alusmaterjalidega – mida kasutatakse sageli trükkplaatide tootmisel – pakuvad need membraanpotentsiomeetrid paremat stabiilsust ja mitmekülgseid ühendusvõimalusi. Need sobivad pingejaguritena ning neid saab kohandada vastavalt konkreetsetele nõudmistele pikkuse, nurga, kuju või lisafunktsioonide, nagu impulsiga lülituspunktid, osas.
- Saadaval nii pöörlevate kui ka lineaarsete elementidena
- Lineaarse versiooni standardlaius: 22 mm; saadaval ka laiustes 9–13 mm
- Töötav lineaarne ala: 50–500 mm (eritellimusel ka muud pikkused)
- Pöörlevate versioonide välisläbimõõt alates ~40 mm
- Kaitseaste: kuni IP65 mudelist sõltuvalt
- Töötamistemperatuur: kuni 105°C
- Pikk kasutusiga: kuni 20 miljonit tsüklit
- Lineaarne takistuskarakteristik – ideaalne täppismõõtmiseks
Toote eelised
- Ülilame konstruktsioon lihtsaks paigaldamiseks kitsastesse tingimustesse
- Kulutõhus alternatiiv võrreldes korpusega potentsiomeetritega
- Kohandatav mõõtmete ja ühenduslahenduste osas
- Sobib nii OEM-ile kui ka tööstuslikele membraanandurite rakendustele
- Kõrge vastupidavus ja stabiilne töö ka rasketes tingimustes
Tehnilised andmed
- Standardtakistus: 2,5 kΩ iga 100 mm kohta
- Kaitseklass kuni IP65
- Töötamistemperatuur kuni 105°C
- Kasutusiga kuni 20×106 tsüklit
- Minimaalne paksus: alates 0,5 mm
Kui vajate eritellimusel lahendust või teil on konkreetseid disainivajadusi oma rakenduse jaoks, võtke meiega ühendust, et arutada foolium-membraanpotentsiomeetrite spetsiaalseid konfiguratsioone.
Tehnilised andmed
-Takistuse standardväärtus: 2,5 kilo-oomi 100 mm kohta
-Takistuse kõver: lineaarne
-Töötemperatuur: võimalik kuni 105 °C
-Eluaeg: kuni 20 × 106 tsüklit
-Kaitseaste: kuni IP65
Kas otsite individuaalseid lahendusi?
Võtke meiega ühendust.
