Fingerpilot FP1

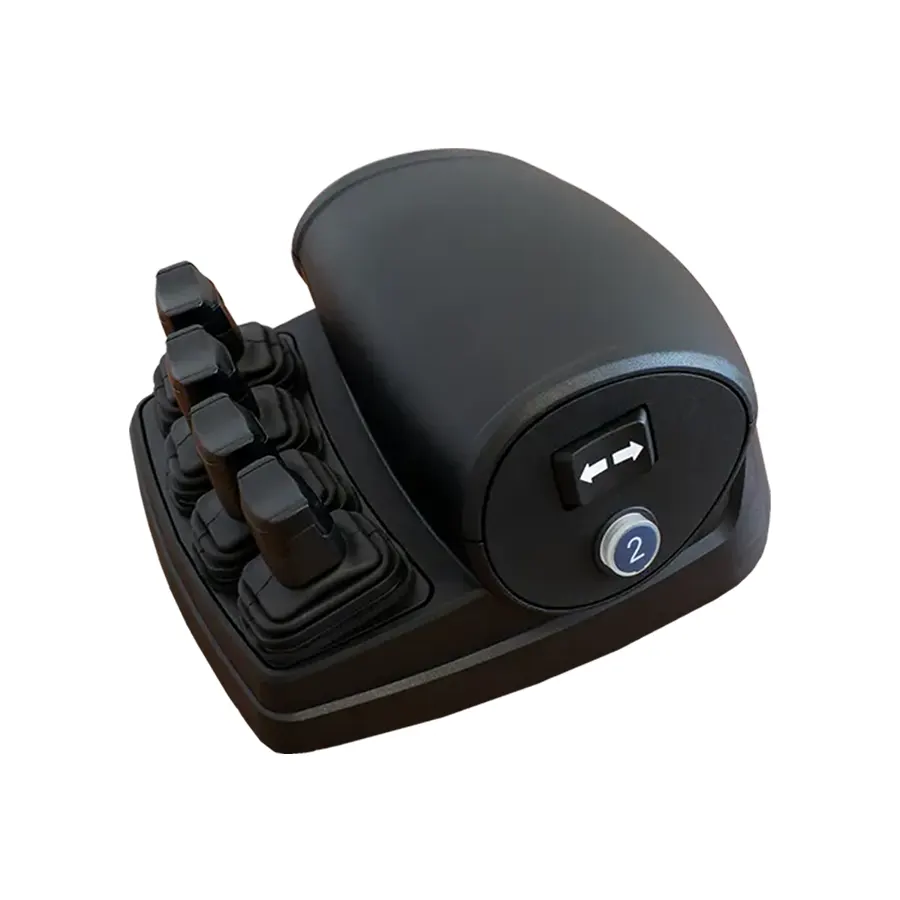

Fingerpilot FP1 – Täiustatud tööstuslik juhtimiselement
Fingerpilot FP1 on kaasaegne ergonoomiline CAN-siini juhtseade, mis on loodud nõudlike tööstuskontrolli keskkondade jaoks. Tööstuslike juhtimiselementide mitmekülgse komponendina võimaldab see seadmete ja hüdrauliliste funktsioonide täpset juhtimist. FP1 sobib nii integreerimiseks C1 juhtpaneeliga kui ka iseseisvalt kasutamiseks, muutes selle sobivaks keerukatesse rakendustesse, kus on oluline terviklik juhtimine, ühenduvus ja töökindlus.
Põhifunktsioonid ja eelised
- Paindlik kasutus: Saab kasutada iseseisvalt või koos C1 paneelidega laiendatud funktsionaalsuseks.
- Lai protokollitugi: Toetab CANopen CiA DS 301, SAE J1939 ja CANopen Safety EN50325-5, pakkudes laialdast tööstuslikku ühendatavust.
- Väliste sisendite/väljundite integreerimine: Lihtne ühendus täiendavate digitaalandurite ja analoogseadmetega; välised LED-väljundid (dimmimise võimalusega), lülitusväljundid (potentsiaalivaba, 100 mA) ja digitaalsisendid.
- Kohandatavad juhtnupud: Sisaldab värvilisi surunuppe, Hall-anduriga surunuppe, kiik-lüliteid (hetkeline või püsiv, erinevate mehhaaniliste valikutega) ning analoog pöidlarattaid kahe vastupidise väljundiga.
- Kõrge vastupidavus keskkonnale: Töötab ekstreemsetes temperatuurides -40°C kuni +85°C; kasutuselemendi kaitseklass kuni IP67.
- Madal tühivoolutarve: Kõigest 50 mA 24V DC juures.
- Skaalautuv I/O: Kuni 8 või 16 välist LED-väljundit ja digitaalsisendit ning jostiku ja pöidlaratta integreerimine, sõltuvalt variandist.
- RGB LEDide tugi: Integreeritud RGB LEDide juhtimine on saadaval soovi korral.
- Mehhaaniline ja elektriline vastupidavus: Ehitati taluma nõudlikke tööstusrakendusi, tagades töökindluse kogu elutsükli jooksul.
Tehnilised andmed
| Tunnus | Väärtus |
|---|---|
| Toitepinge | 9–32 V DC |
| Tühivool | 50 mA (24V DC juures) |
| Toetatud protokollid | CANopen CiA DS 301, SAE J1939, CANopen Safety EN50325-5 |
| Baudimäär | 20 Kbit/s kuni 1 Mbit/s (standard 250 Kbit/s) |
| Töötemperatuur | -40°C kuni +85°C |
| Kaitseklass | Kasutuselement kuni IP67 |
| Digitaalsed ajamid | Surunupud (punane, must, kollane, roheline, sinine, valge, oranž), Hall-anduriga surunupud, kiik-lülitid (erinevat tüüpi/värvi) |
| Analoogajamid | Pöidlarattad: 0.5–2.5–4.5 V vastupidine kaksikväljund |
| I/O valikud (CAN) | Kuni 8 analoog jostiku telge, 16 digitaalset jostiku funktsiooni, 16 välist LED-väljundit (dimmimise võimalusega), 16 välist digitaalsisendit |
| I/O valikud (CAN Safety) | Kuni 7 analoog jostiku telge, 16 digitaalset jostiku funktsiooni, sarnased välised I/O nagu eespool |
Tüüpilised kasutuskohad
- Hüdraulika ja seadmete juhtimine tööstusautomaatikas
- Operaatori konsoolid ja juhtpaneelid
- Raske koormusega sisendseadmed karmidesse tingimustesse
Fingerpilot FP1 on usaldusväärne ja kohandatav osa tööstuslike juhtimiselementide perest, võimaldades turvalist, täpset ja paindlikku masinate juhtimist erinevates tööstusharudes.
