Techniniai duomenys
Darbinė temperatūra: nuo -40 °C iki +85 °C
Apsaugos klasė:
Elektronika: IP67
Mechanika: IP4X

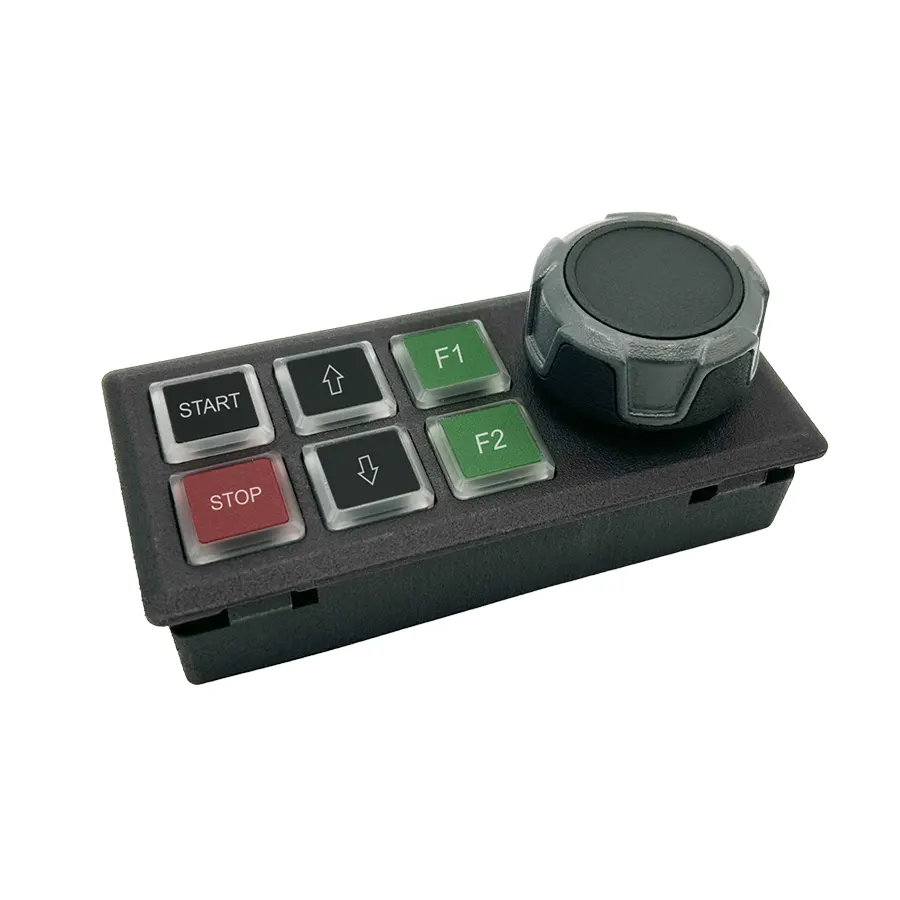

Ekrano valdiklis DC2
Valdiklis DC2 pramoniniams valdymo elementams
Valdiklis DC2 – tai CAN magistralės pagrindu veikiantis pramoninis valdymo elementas, skirtas tiksliai ir lanksčiai valdyti HMI ekranus. Sukurtas atšiaurioms aplinkoms, jis sklandžiai integruojasi į pramoninius operatorių pultus ir automatikos sistemas, suteikdamas pažangias funkcijas reiklioms aplikacijoms.
Pagrindinės savybės ir funkcijos
- Suderinamumas su CAN magistrale: Palaiko CANopen CiA DS 301, SAE J1939 ir CANopen Safety EN50325-5 (arba J1939-76) protokolus.
- Konfigūruojami mygtukai: Iki 6 mygtukų su naudotojo apibrėžtais, ISO 7000 ar standartiniais simboliais; kiekvienas mygtukas turi programuojamą RGB foninį apšvietimą su 16 konfigūruojamų apšvietimo scenarijų.
- Besisukantis kodikas: 20 padėčių besisukantis kodikas, leidžiantis tiksliai ir apčiuopiamai įvesti reikšmes.
- Joistiko funkcija: 4 skaitmeninės funkcijos operatoriaus valdymo išplėtimui.
- Montavimo lankstumas: Galimas montavimas keliose padėtyse (šiaurė, pietūs, vakarai, rytai), prisitaikant prie įvairių pultų išdėstymo.
- Aukštas apsaugos lygis: Elektronikai IP67, mechanikai IP4X – tai idealu atšiaurioms ir reiklioms pramoninėms sąlygoms.
- Plati įtampos suderinamumo zona: Veikia 9–32 V DC diapazone, tinkantis įvairioms pramoninėms elektros tiekimo sistemoms.
- Patogus laidų sujungimas: Turi 300 mm CAN kabelį su DTM04-6P jungtimi, kas palengvina montavimą.
Privalumai pramoninėje automatikoje
- Lengvai integruojamas su kitais pramoniniais valdymo komponentais ir HMI sistemomis.
- Patvarus korpusas užtikrina ilgalaikį veikimą esant dideliems apkrovimams.
- Ergonomiškai patobulinta žmogaus ir mašinos sąsaja didina operatoriaus komfortą ir efektyvumą, o apšviesti mygtukai suteikia vizualinį grįžtamąjį ryšį.
- Platus pritaikymo galimybių spektras: galima keisti mygtukų konfigūraciją, montavimo kryptį, ekrano simbolius, todėl tinka įvairiems poreikiams.
Techninės specifikacijos
| Parametras | Reikšmė |
|---|---|
| Darbinė temperatūra | -40°C iki +85°C |
| Įtampa | 9–32 V DC |
| Srovė budėjimo režime | 50 mA (24 V DC, be apšvietimo) |
| Apsaugos klasė (elektronika) | IP67 |
| Apsaugos klasė (mechanika) | IP4X |
| Besisukantis kodikas | 20 padėčių |
| Mygtukai | Iki 6, su RGB apšvietimu |
| Joistiko funkcijos | 4 skaitmeninės |
| CAN protokolai | CANopen CiA DS 301, SAE J1939, CANopen Safety EN50325-5, J1939-76 |
| Baudų dažnis | nuo 20 kBit/s iki 1 MBit/s (standartiškai 250 kBit/s) |
| CAN instaliacija | 300 mm kabelis su DTM04-6P jungtimi |
| Skydelio storis | 2–4 mm |
| Montavimo kryptys | Šiaurė, Pietūs, Vakarai, Rytai |
Pritaikymo sritys
DC2 valdiklis puikiai tinka pramoniniams operatorių pultams, įrengimų automatikos valdymo sąsajoms bei sudėtingoms kontrolės sistemoms, kuriose itin svarbus patikimumas, lankstus konfigūravimas ir lengvas integravimas su kitu pramoniniu valdymo įrenginiu.
Techniniai duomenys
Funkcijos
Funkcijos
Joystick (valdymo svirties) funkcija: 4 skaitmeninės funkcijos
Sukimo funkcija: 20 fiksuotų padėčių
Mygtukų funkcija: 6 mygtukai su RGB apšvietimu
