EMG ESZ elektro-servo-cilindrs

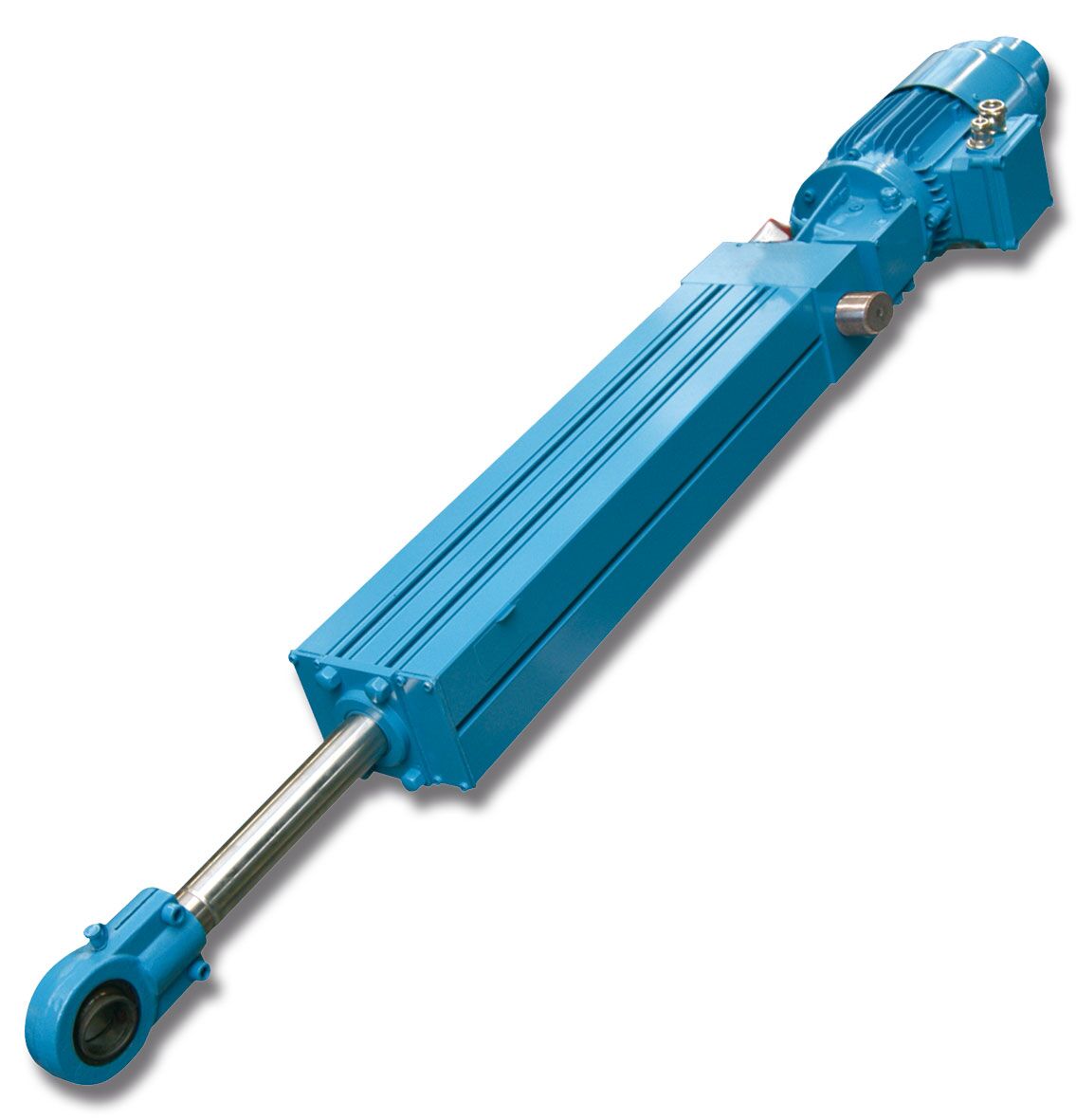

EMG ESZ Elektroservocilindrs
EMG ESZ Elektroservocilindrs ir uzlabots vadības un pozicionēšanas cilindrs, kas paredzēts augstas precizitātes lineārām pielietojumam dažādās rūpniecības nozarēs. Izmantojot planetāro vītņu pārvadu (PGT), šis cilindrs pārveido trīsfāžu motora rotācijas kustību lineārā gājienā, nodrošinot efektīvu un precīzu darbību, vienlaikus samazinot berzi un nodilumu.
Galvenās īpašības un priekšrocības
- Kompakts dizains nodrošina lielu piedziņas ātrumu ar mazu motora griezes momentu
- Augsta pozicionēšanas precizitāte un atkārtojamība
- Zema berze ilgstošai un drošai ekspluatācijai
- Tīra un videi draudzīga darbība ar minimālām uzturēšanas prasībām
- Piemērots kā hidraulisko vai pneimatisko cilindru aizvietotājs
- Iebūvēts pozīcijas devējs, pieejama gala slēdža opcija
- Darbība bez uzliesmojošiem materiāliem, nodrošinot augstu drošību
Pielāgojamas opcijas
- Krokojama aizsargmanšete grūststieņa aizsardzībai pret netīrumiem
- Ārējie pozīcijas indikācijas slēdži (mehāniski uzstādāmi uz vietas)
- Izvēles elektriskā bloķēšanas bremze ar atbrīvošanu pie enerģijas zuduma
- Kardaniska montāža, lai novērstu kritiskus sānu spēkus
- Aktivizācija un pozicionēšana ar frekvences pārveidotāju un vadības pastiprinātāju
- Atsevišķa motora ventilācija prasīgiem apstākļiem
- Alternatīvi montāžas tipi pēc pieprasījuma
Tehniskie parametri
- Maksimālais spēks: 10, 25, 50 un 100 kN
- Aizsardzības klase: IP54
- Vides temperatūra: 0 … +50 °C (līdz 70 °C ar atsevišķu dzesētāju)
- Nominālais gājiens: 100 – 700 mm
- Nominālais ātrums: 30 mm/s (regulējams ar frekvences pārveidotāju)
Eļļošana un apkope
- Ieteicamā eļļošana ik pēc 5 000 darbības stundām (10–20 cm³)
- Pēc izvēles automātiska eļļošanas kontrole ar darbības stundu skaitītāju (līdz 3 gadiem)
- Eļļošana ar bateriju vadāmu automātisko sistēmu līdz vienam gadam
Pielietojuma jomas
- Tērauda, automobiļu un alumīnija rūpniecība
- Mehānisko komponentu, droseļvārstu, sprauslu un rotoru precīza pozicionēšana
- Apkopes sistēmas un lentes vadība termoprocesu līnijās
- Ruļļu iekārtas ar vidēju svaru un vispārējas lineāras piedziņas vajadzībām
Apraksts
Klienta ieguvums:
Klienta ieguvums:
– kompakts dizains bez pārnesuma
– liels piedziņas ātrums, mazs motora griezes moments
– augsta pozicionēšanas precizitāte
– zema berze, izturīga un uzticama
– tīrs un videi draudzīgs
– nepieciešama neliela apkope
– ilgs kalpošanas laiks
– vienkārša hidraulisko vai pneimatisko cilindru nomaiņa
– kompakts dizains ar lielu jaudas pārvadi
– pozīcijas devēja un gala slēdža integrācija ESZ
– darbība bez uzliesmojošiem materiāliem
Pielāgotas opcijas:
Pielāgotas opcijas:
– gofrēts putekļu aizsargs/ plēšas, lai aizsargātu bīdstieni no netīrumiem
– ārējie pozīcijas indikācijas slēdži, kas mehāniski tiek nostiprināti uzstādīšanas laikā uz vietas
– elektriskās bloķēšanas bremzes, pēc izvēles atlaižamas pie sprieguma zuduma
– kardāniskais stiprinājums, lai izvairītos no kritiskiem sānu spēkiem uz elektro-servo cilindra virzuļa kātu
– izpildmehānisma aktivizēšana un pozicionēšana, izmantojot frekvences pārveidotāju ar pārklātu vadību, izmantojot EMG vadības pastiprinātāju
– atsevišķs ventilācijas motors ilgstošai motora dzesēšanai smagos darba apstākļos
– alternatīvi montāžas veidi pēc pieprasījuma
Tehniskie dati:
Tehniskie dati:
Maks. spēks (bez nominālā spēka): 10; 25; 50 un 100 kN
Aizsardzības klase: IP54
Apkārtējās vides temperatūra: 0 … +50 °C; …70 °C ar atsevišķu dzesēšanas ventilatoru
Nominālais gājiens: 100 … 700 mm
Nominālais ātrums: 30 mm/s, kontrolēts ar frekvences pārveidotāju
Eļļošana un apkope:
Eļļošana un apkope:
– ieteicamā planetārā zobrata vītnes eļļošana ar 10-20 cm3 pēc apm. 5000 darba stundas
– opcija: automātiska ESZ eļļošanas kontrole, izmantojot pārklājuma darba stundu skaitītāju ar regulējamu cilindra eļļošanu līdz trim gadiem (“automātiskā eļļošana”)
– opcija: ar akumulatoru vadīta automātiska eļļošana ar precīzu smērvielas sadalījumu viena darbības gada laikā. Akumulators un smērviela pieejami kā viena ierīce.
Tehniskās īpašības:
Tehniskās īpašības:
– izmanto kā vadības vai pozīcijas izpildmehānismu ar augstām prasībām attiecībā uz izšķirtspēju un atkārtojamību
– alternatīva hidrauliskajiem vai pneimatiskajiem cilindriem
– precīza detaļu novietošana
– Precīza droseļvārstu, sprauslu un rotoru utt. regulēšana.
– lielākas apstrādes sistēmas
– rotācijas ruļļi lentes vadīšanai, īpaši termiskās apstrādes līnijās
– spole ar vidējiem svariem
– visu veidu lineārās piedziņas
Klientu ieguvumi un unikāli pārdošanas argumenti
Klientu ieguvumi un unikāli pārdošanas argumenti
– Klientam specifisks dizains un optimizācija
– Augsta uzticamība visās lietošanas jomās
– Maza telpas nepieciešamība
– Nozares, kurās to izmanto: tērauda apstrāde, automobīļu ražošana, alumīnija apstrāde
